詳細內容

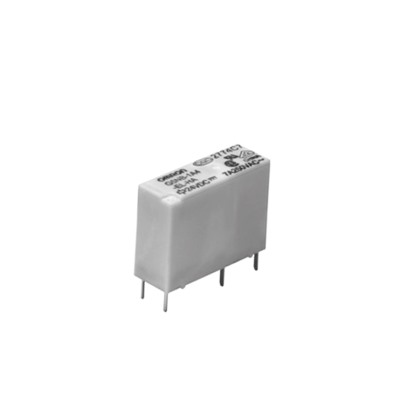

實現1極7A開關的小型功率繼電器
小型繼電器，但可以進行7A（AC250V）、5A（DC30V）高容量開關。
5A（AC250V）開關時，實現20萬次以上的耐久性。
符合阻燃性國際安全標準“IEC/EN 60335-1”。
使用環境溫度：最高85℃。
符合IEC/EN 60079-15。（僅限型號G5NB-1A4-EL-HA）
歐姆龍功率繼電器，G5LA-14 DC12V，歐姆龍繼電器G5LA-14 DC12V
訂購信息
分類 接點結構 防護構造 型號 額定線圈電壓 最小包裝單位 單穩態繼電器 SPST-NO (1a) 完全密封 G5NB-1A4-EL-HA(-SP) DC5,12,24V 100個/托盤
50個/根G5NB-1A4-EL-HA-PW(-SP) 耐助焊劑 G5NB-1A-EL-HA-A85 100個/托盤 額定值
操作線圈
額定電壓 額定電流(mA) 線圈電阻(Ω) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 功率消耗(mW) DC5V 40.0 125 75％以下 10% 以上
10 to 39%?160％
(23°C時)約200
約50?DC12V 16.7 720 DC24V 8.3 2,880
外形尺寸
(單位: mm)
G5NB-1A4-EL-HA(-PW)
G5NB-1A-EL-HA-A85-
? 平均尺寸
-
印刷基板加工尺寸(底視圖) 公差: ±0.1 mm
端子配置/內部接線圖
(底視圖)
(無線圈極性)
-
