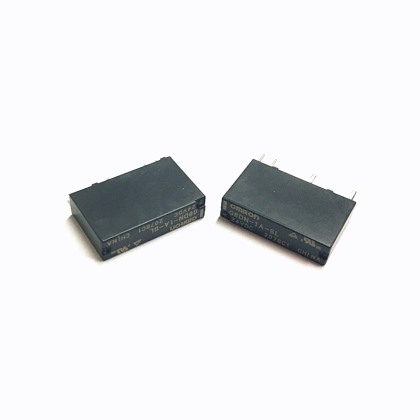

G6DN PCB功率繼電器
適用于5A開關的SPST薄型功率繼電器
纖薄，5mm寬且尺寸小巧(20 × 5.08 × 12.5mm)
大開關容量：5A（250VAC和30VDC）；交叉式接點，可靠性高。
實現了低功耗110mW。
符合應用標準EN61010-1和EN61010-2-201，加強絕緣（CTI 600V以上且額定絕緣電壓為300V）。
備有電氣壽命達10萬次的長壽命型(-L型)。
適用于5A開關的SPST薄型功率繼電器
纖薄，5mm寬且尺寸小巧(20 × 5.08 × 12.5mm)
大開關容量：5A（250VAC和30VDC）；交叉式接點，可靠性高。
實現了低功耗110mW。
符合應用標準EN61010-1和EN61010-2-201，加強絕緣（CTI 600V以上且額定絕緣電壓為300V）。
備有電氣壽命達10萬次的長壽命型(-L型)。
訂購信息
分類 接點結構 防護構造 端子形狀 型號 最小包裝單位 標準型 SPST-NO (1a) 塑料密封型 印刷基板用端子 G6DN-1A 25件/根 高耐久型 G6DN-1A-L 通用型 G6DN-1A-SL 100件/托盤 - 注.
-
訂購時，請?jiān)谛吞?hào)后添加額定線圈電壓。
示例： G6DN-1A DC5 ... 額定線圈電壓 -
但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC。
示例：G6DN-1A 5VDC
線圈
分類 額定電壓 額定電流
(mA)線圈電阻
(Ω)動作電壓(V) 復位電壓(V) 最大電壓(V) 功耗
(mW)% of rated voltage 標準型 DC4.5 V 24.4 184 70% 以下* 5% 以上 160% 約 110 DC5 V 22.0 227 DC12 V 9.2 1,309 DC24 V 4.6 5,236 高耐久型 DC5 V 36.0 139 約 180 DC12 V 15.0 800 DC24 V 7.5 3,200 通用型 DC5 V 22.0 227 約 110 DC12 V 9.2 1,309 DC24 V 4.6 5,236 - 注.
- 額定電流和電阻是在線圈溫度為23℃時的測定值，公差為±10%。
- 繼電器位于側面且標記位于右邊時動作電壓小于72%。
外形尺寸
- 單位：
- (mm)
塑料密封型
G6DN-1A(-L)
- 注：
- 平均值
PCB安裝孔
(底視圖)端子排列/內部連接
(底視圖)注: * 線圈無極性
G6DN-1A-SL
- 注：
- 平均值
PCB安裝孔
(底視圖)端子排列/內部連接
(底視圖)注: * 線圈無極性
