煤礦井下由于空間狹小，潮濕高溫，施工條件差，不可避免地會發生井下供電漏電現象。為保證井下開關的漏電保護裝置能可靠動作，按規程必須每天/月對井下低壓保護器做漏試/遠點漏試試驗。目前煤礦一般僅是對開關本身的漏電實驗，對供電線路末端的漏電保護的可靠性和選擇性無法判斷。采用電阻箱的傳統試驗方法存在繁瑣的人工裝拆接地電阻、合閘分閘過程，整個過程操作復雜、需多人配合，不便于實施，且沒有明顯隔離點存在不安全因素。一旦在饋電開關負荷側的遠端出現漏電或人員觸電現象可能會造成不可預料的煤礦事故，給安全供電帶來極大隱患。
井下遠方漏電試驗系統用自動化的方法完善了井下供電系統漏電檢查、保護器漏電定值的驗證、突出解決了煤礦井下遠點漏電的試驗問題，對井下設備的遠點漏試提供了解決方案。
煤礦井下遠方漏電試驗系統，結合煤礦供電電氣設備運行的實際情況，以通信技術、物聯網技術為基礎，將煤礦供電監控系統和遠方漏電試驗融合起來,實現了漏電試驗的遠方操作、操作過程可追溯、并智能判斷形成遠點漏電試驗報告，驗證保護器漏電保護功能，對設備預診斷和檢修提供參考依據，能夠有效防止煤礦供電系統因接地故障、保護失靈引起的人員傷亡、停電等。

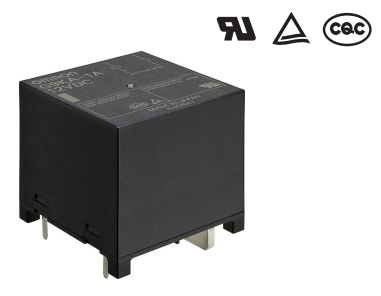

歐姆龍繼電器G7EB/G9KA系列在漏電實驗裝置中可以發揮重要作用。G7EB是實現AC480V 100A開關的高溫支持型大容量功率繼電器。G9KA實現了AC 800V 200A/AC 1000V 300A斷路和低接觸電阻大容量功率繼電器，具有以下優點：
• 最高環境溫度可達85℃
• 實現高耐沖擊電壓(線圈和接點之間)10kV
• 接點間隙4.0mm以上(太陽能發電標準 符合VDE0126)
• 實現初始最大0.2mΩ的低接觸電阻
• 發熱量低、散熱性高的基板構造可抑制溫度升高
